ZHA、ZHB型气动薄膜执行器

ZHA、ZHB型气动薄膜执行器

产品概述与特点
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。





主要零件部件材料


膜盖

A3钢板冲压

推杆

2Cr13

支架

铸钢(ZG250-450)

轴套

复合聚四氟乙烯

膜片

乙丙橡胶夹增强涤纶织物

压缩弹簧

60Si2Mn

性能指标


项目

带定位器

不带定位器

基本误差%

≤±1

≤±4(输出行程的百分数表示)

回差%

≤1

≤2.5(输出行程的百分数表示)

死差%

≤0.8

≤2.5(输出压力范围的百分数表示)

额定行程偏差%

±2.5

始终点偏差%

±1.0

气关式始点±5.0;气开式始点±2.5、终点±5.0

工作寿命

不少于30万次

主要技术参数


型号

ZHA/B-11

ZHA/B-22

ZHA/B-23

ZHA/B-34(33)

ZHA/B-45(44)

ZHA/B-56(55)

行程(mm)

10(16)

16(10)

25

40(25)

60(40)

100(60)

有效面积(cm)

280

350

350

560

900

1500

气源接口尺寸

M16×1.5

作用形式

 ZHA型:正作用(当信号压力增加时,推杆部件向下移)
 ZHB型:反作用(当信号压力增加时,推杆部件向上移)

气源压力KPa

140、250、400

环境温度

-30℃--+70℃

弹簧范围KPa

20-100、40-200、80-240

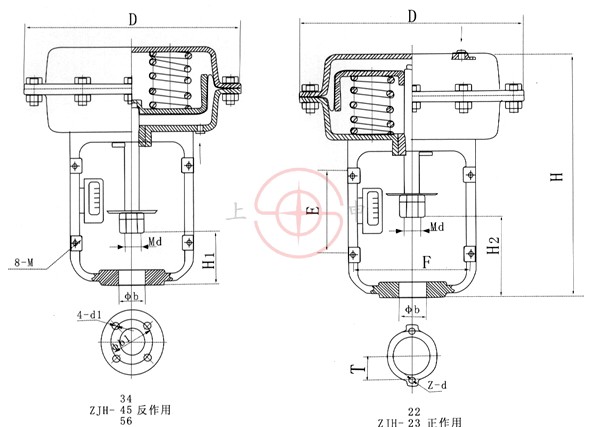

参数尺寸/型号

ZHA/B-11

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

D

250

285

285

360

470

580

H

260

270

290

370

455

660

H1(反作用)

80

80

75

110

105

150

H2(正作用)

100

95

100

150

165

250

Md

M8

M8

M8

M12×1.25

M16×1.5

M20×1.5

8-M

M10

M10

M10

M10

M10

M14

b

¢60

¢60

¢60

¢60

¢60

¢60

Z-d

2-¢10

2-¢10









4-d1







4-¢12

4-¢14

4-¢18

T

40

40

40







¢b1







¢105

¢118

¢130

E

80

75

75

75

100

100

F

100

132

132

168

185

255

重量(Kg)

9

12

13

22

44

90



名称/型号

ZHA/B-11

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

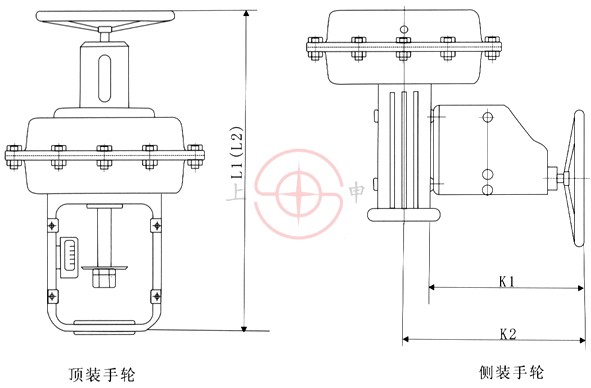

顶装手动操作装置

行程(mm)

10.16

10.16

25

40

60

100

手轮¢(mm)

160

160

200

250

320

400

L1(正作用)

415

425

450

570

660

930

L2(反作用)

425

435

460

580

670

1050

侧装手动操作装置

行程(mm)

10.16

10.16

25

40

60

100

手轮¢(mm)

200

200

200

250

320



传动方式













手轮每圈行程(mm)

≈2

≈2

≈2

≈2.5

≈2.5



K1(mm)

180

180

180

265

280



K2(mm)

208

210

210

300

330
