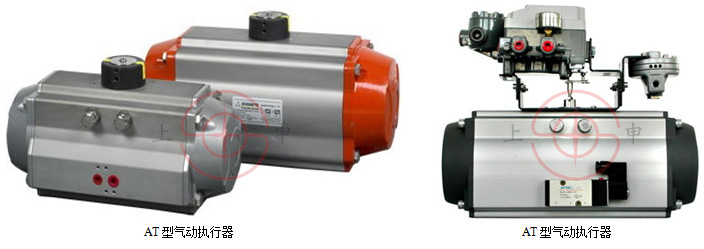

AT型气动执行器

AT型气动执行器

产品概述
气动执行器由紧凑的双(单)活塞齿轮、齿条式结构,啮合精确,传动平稳,输出扭矩稳定,缸体为挤压铝合金,并经硬质阳极氧化处理,表面质地坚硬,耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承,避免金属件间的直接接触,减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活,使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好)



产品特点
1.全面符合最新的国际规范:ISO5211、DIN3337和VDI/VDE3845、NAMUR标准。
2.挤压的高强度铝质缸体,内表面经细磨及硬质阳极氧化处理,使用寿命长,摩擦系数低、动作迅速。
3.优美紧凑、现代化的造型,多规格的系列产品使选型更经济实惠。
4.所有活动表面均选用高质量的轴承,低磨擦、长寿命、无噪音。
5.外部安装两个独立的行程调节机构,方便进行±5°全开或全关位置的调整。
6.外部结构一样的执行器有双作用式和单作用式(弹簧复位)供选择,单作用式有常闭式和常开式。
7.NAMUR标准的多功能位置指示器可视代指示,安装并输出所有附件。
8.预压缩负荷弹簧,安装、折卸安全、方便。
9.活塞和端盖采用压铸铝合金,强度高、重量轻。
10.改变密封件材料,可应用于高温或低温场合。
11.根据需要可提供多种角行程(例如:120°、135°、180°等)和三位式气动执行器。
12.不需要连接板,可直接安装电磁阀。

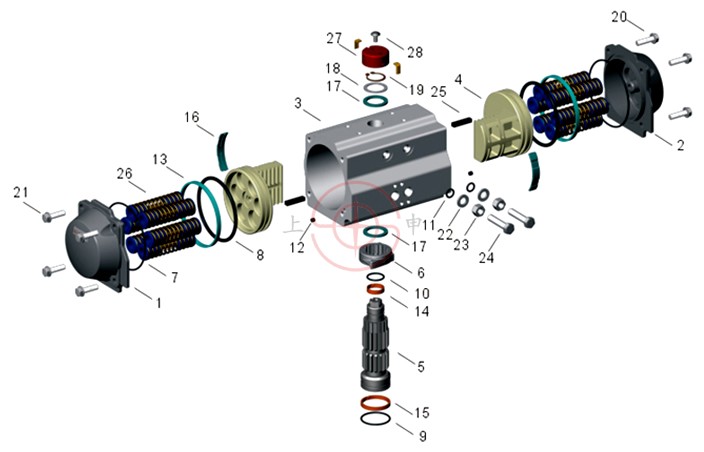

序 号

名 称

数 量

材 料

防腐处理

可选材料

1

指不器螺钉

1

塑料





2

指示器

1

塑料





3

卡簧

1

不锈钢





4

垫圈

1

不锈钢





5

外垫片

1

工程塑料





6

缸体

1

铸铝

硬质氧化等



7

内垫片

1

工程塑料





8

凸轮

1

合金钢





9

上轴O圈

1

丁腈橡胶



氟橡胶/硅橡胶

10

上轴轴承

1

工程塑料





11

齿轴

1

合金钢

镀镍

不锈钢

12

下轴轴承

1

工程塑料





13

下轴0圈

1

丁腈橡胶



氟橡胶/硅橡胶

14

堵头

2

丁腈橡胶



氟橡胶/硅橡胶

15

调节螺钉0圈

2

丁腈橡胶



氟橡胶/硅橡胶

16

调节螺钉垫圈

2

不锈钢





17

调节螺钉螺母

2

不锈钢





18

活塞

2

铸铝/铸钢

氧化/镀锌

不锈钢

19

活塞导板

2

工程塑料





20

活塞轴承

2

工程塑料





21

活塞0圈

2

丁腈橡胶



氟橡胶/硅橡胶

22

弹簧

0~12

弹簧钢

浸漆



23

端盖0圈

2

丁腈橡胶



氟橡胶/硅橡胶

24

端盖

2

铸铝

粉末喷涂等



25

端盖螺栓

8

不锈钢





26

限位螺栓

2

不锈钢





27

限位螺母

2

不锈钢

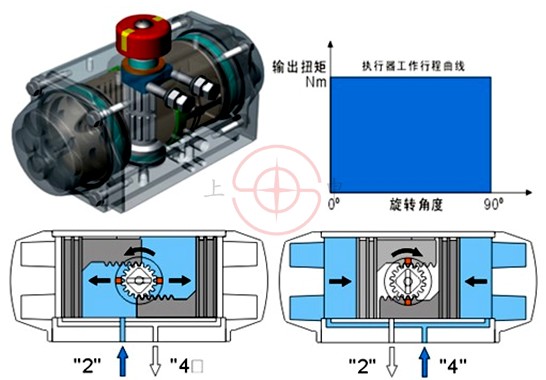

AT型双作用工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)

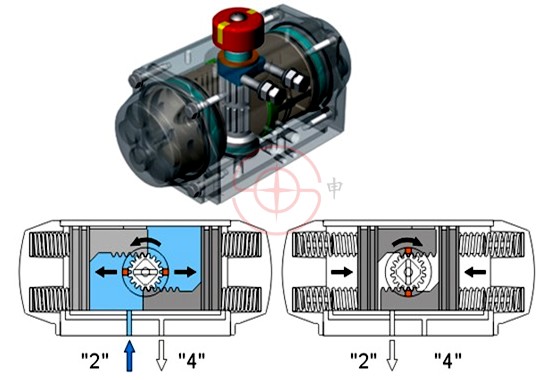

AT单作用工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)

双作用输出扭矩表


规格\型号

输出扭矩(N.m)

0.4MPa

0.5MPa

0.6MPa

0.7MPa

AT52

15.6

19.5

23.4

27.3

AT63

23.5

29.3

35.2

41

AT75

46.5

58.2

69.8

81.4

AT85

73.2

91.5

110

128

AT100

106

133

160

186

AT115

172

215

258

301

AT125

222

277

332

388

AT143

348

435

522

609

AT160

454

567

681

794

AT180

613

766

919

1072

AT200

851

1064

1276

1489

AT240

1430

1787

2144

2502

AT265

2075

2594

3112

3631

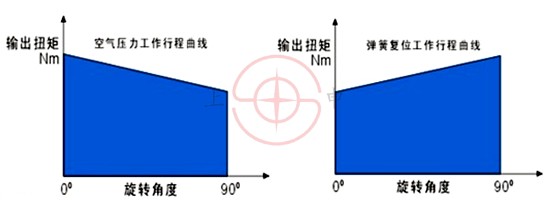

单作用式输出扭矩表


规格\项目

弹簧扭矩

气源克服弹簧输出力矩

0.4MPa

0.5MPa

0.6MPa

0.7MPa

型号

弹簧数量

90°开始

0°结束

0°开始

90°结束

0°开始

90°结束

0°开始

90°结束

0°开始

90°结束

AT52K

S5

4.9

3.4

9.9

8.4

13.2

11.7









S6

5.8

4

9.3

7.4

12.6

10.8









S7

6.8

4.7

8.6

6.5

11.9

9.8

15.2

13.1





S8

7.8

5.4

7.9

5.5

11.2

8.8

14.6

12.1

17.9

15.5

S9

8.8

6.1

7.2

4.5

10.6

7.8

13.9

11.2

17.2

14.5

S10

9.7

5.4





9.9

6.9

13.2

10.2

16.5

13.5

S11

10.7

7.4





9.2

5.9

12.5

9.2

15.9

12.5

S12

11.7

8.1









11.9

8.2

15.2

11.6

AT63K

S5

8.4

5.5

17.9

15.0

23.8

20.9









S6

10.1

6.7

16.8

13.3

22.7

19.2









S7

11.8

7.8

15.7

11.6

21.5

17.5

27.4

23.4





S8

13.5

8.9

14.6

10

20.4

15.8

26.3

21.7

32.2

27.5

S9

15.2

10

13.5

8.3

19.3

14.1

25.2

20

31.1

25.9

S10

16.9

11.1





18.2

12.4

24.1

18.3

29.9

24.2

S11

18.6

12.2





17.1

10.8

23

16.6

28.8

22.5

S12

20.2

13.3









21.9

14.9

27.7

20.8

AT75K

S5

17.3

11.1

35.5

29.2

47.1

40.9









S6

20.8

13.3

33.3

25.8

44.9

37.4









S7

24.2

15.5

31.1

22.3

42.7

33.9

54.3

45.6





S8

27.7

17.7

28.8

18.8

40.5

30.5

52.1

42.1

63.7

53.7

S9

31.2

19.9

26.6

15.4

38.3

27.0

49.9

38.6

61.5

50.3

S10

34.6

22.1





36.1

23.6

47.7

35.2

59.3

46.8

S11

38.1

24.3





33.8

20.1

45.5

31.7

57.1

43.4

S12

41.5

26.5









43.3

28.3

54.9

39.9

AT85K

S5

28.9

18.3

54.9

44.3

73.2

62.6









S6

34.7

22

51.2

38.6

69.5

56.9









S7

40.4

25.7

47.5

32.8

65.8

51.1

84.2

69.4





S8

46.2

29.3

43.9

27

62.2

45.3

80.5

63.6

98.8

81.9

S9

52

33

40.2

21.2

58.5

39.5

76.8

57.8

95.1

76.1

S10

57.8

36.7





54.8

33.8

73.1

52.1

91.5

70.4

S11

63.5

40.3





51.2

28

69.5

46.3

87.8

64.6

S12

69.3

44









65.8

40.5

84.1

58.8

AT100K

S5

39.4

25.3

81

67

108

93.6









S6

47.3

30.4

76

59.1

103

85.7









S7

55.1

35.5

70.9

51.2

97.5

77.8

124

104





S8

63

40.5

65.8

43.3

92.4

69.9

119

96.5

146

123

S9

70.9

45.6

60.8

35.5

87.3

62.1

114

88.6

141

115

S10

78.8

50.7





82.3

54.2

109

80.8

135

107

S11

86.7

55.7





77.2

46.3

104

72.9

130

99

S12

94.5

60.8









98.7

65

125

92

AT115K

S5

65.5

41

131

106

174

149









S6

78.6

49.2

123

93.3

166

136









S7

91.7

57.4

115

80.2

158

123

200

166





S8

105

65.6

106

67.1

149

110

192

153

235

196

S9

118

73.8

98.1

54

141

97

184

140

227

183

S10

131

82





133

83.9

176

127

219

170

S11

144

90.2





125

70.8

168

114

211

157

S12

157

98.4









159

101

202

144

AT125K

S5

82

52.5

169

139

224

195









S6

99

63

159

123

214

178









S7

115

73.5

148

106

203

162

259

217





S8

132

84

137.6

89.7

193

145

248

201

304

256

S9

148

94.5

127

73.3

182

129

238

184

293

239

S10

165

105





172

112

227

168

283

223

S11

181

116





161

95.7

217

151

272

206

S12

198

126









206

135

262

190

AT143K

S5

129

82

265

219

352

306









S6

155

99

249

193

336

280









S7

180

115

233

167

320

254

406

341





S8

206

132

216

142

303

229

390

316

477

403

S9

232

148

200

116

287

203

374

290

460

377

S10

258

165





270

177

357

264

444

351

S11

283

181





254

151

341

238

428

325

S12

309

198









324

213

411

299

AT160K

S5

166

112

342

288

455

401









S6

199

135

319

255

433

368









S7

233

157

297

221

410

335

521

448





S8

266

180

274

188

388

302

201

415

615

528

S9

299

202

252

155

365

268

479

382

592

495

S10

332

224





343

235

456

349

570

462

S11

365

247





320

202

434

315

547

429

S12

399

269









411

282

525

396

AT180K

S5

237

158

455

376

608

529









S6

284

190

423

329

576

482









S7

332

221

391

281

544

434

698

587





S8

379

253

360

234

513

387

666

540

819

693

S9

426

285

366

247

519

400

672

554

825

707

S10

474

316





450

292

603

445

756

599

S11

521

348





418

245

571

398

724

551

S12

568

379









540

351

693

504

AT200K

S5

315

213

638

536

851

749









S6

378

255

596

473

808

686









S7

441

298

553

410

766

623

979

835





S8

504

340

511

347

723

560

936

772

1149

985

S9

567

383

468

284

681

497

894

709

1106

922

S10

630

425





638

434

851

646

1064

859

S11

693

468





596

371

809

583

1021

796

S12

756

510









766

520

979

733

AT240K

S5

521

360

1069

908

1426

1266









S6

625

433

997

804

1354

1162









S7

730

505

925

700

1282

1057

1640

1415





S8

834

577

853

596

1210

953

1568

1310

1925

1668

S9

938

649

781

491

1138

849

1495

1206

1853

1564

S10

1042

721





1066

745

1423

1102

1781

1459

S11

1146

793





994

640

1351

998

1709

1355

S12

1251

865









1279

894

1637

1251

AT265K

S5

800

546

1529

1274

2048

1793









S6

961

655

1420

1114

1939

1632









S7

1121

764

1311

954

1830

1472

2349

1991





S8

1281

873

1202

793

1721

1312

2239

1831

2758

2350

S9

1442

982

1093

633

1612

1152

2130

1671

2649

2189

S10

1602

1091





1503

992

2021

1510

2540

2029

S11

1762

1200





1393

832

1912

1350

2431

1869

S12

1922

1309









1803

1190

2322

1709
