AW型气动执行器

AW型气动执行器

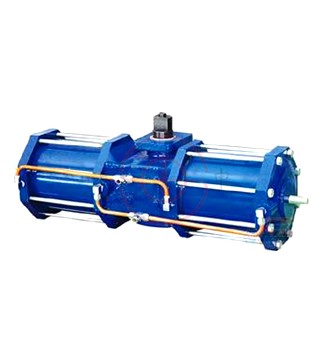

产品概述
AW气动执行器分为双作用式和单作用(弹簧复位),两个分体气缸,双活塞,拔叉式传动结构,容易制造大尺寸缸体,输出扭矩大,动作灵活平稳;气缸内壁和活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节,也可用于其它90º回转场合。

AW型气动执行器

产品特点


回转角度

双作用=90º;单作用=90º;从两端可调节角度±5º

环境温度

-20~+80℃

气源压力

过滤、干燥或加润滑油的洁静空气、氮气类;气压:0.3~1.0MPa

基本设计

气动双气缸双活塞拔叉传动机构;型号AW=双作用型;型号AWS=单作用型(弹簧复位式)

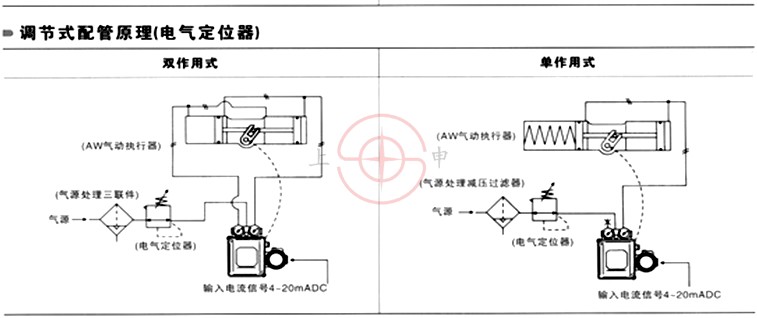

可配附件

单(双)电控电磁阀;限位开关回信器;电气阀门定位器;气源三联件;手动操作机构

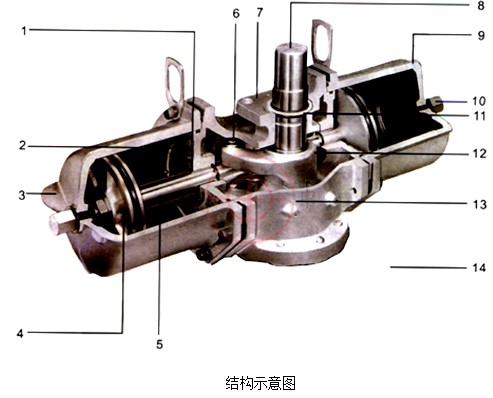

AW型气动执行器结构特点

主要零部件名称及结构特点


序号

名称

结构特点

1

无油轴承

金属亲PTEE磨擦系数小,润滑密封效果好

2

隔板

HT200使气室与回转机构隔离,减少空气消耗量,防止异物进入气缸,同时为活塞导向,保证动作稳定

3

进气口

RC1/4、3/8、1/2

4

活塞

HT200轻巧耐压,推力损失小,密封性能好

5

活塞杆

45(S45C+HCr)强度高,表面镀硬铬,耐磨损性能好

6

销轴

45(S45C+HCr)表面镀硬铬,将活塞杆出力平稳供给拔叉

7

平台

手动蜗轮操作机构安装平台或电气仪表类安装平台

8

转轴

45(S45C+HCr)表面镀硬铬,耐磨损

9

气缸体

QT450-10(FCD450)

10

限位螺柱

调节整开关角度,开关各自可调节±5º

11

O 型圈

NBR防水

12

拔叉

QT450-10(FCD450)将直线运动转变为回转运动,输出力矩特性适应中大口径阀门扭矩特性

13

箱体

HT200(FC200)

14

底座

HT200(FC200)安装连接座

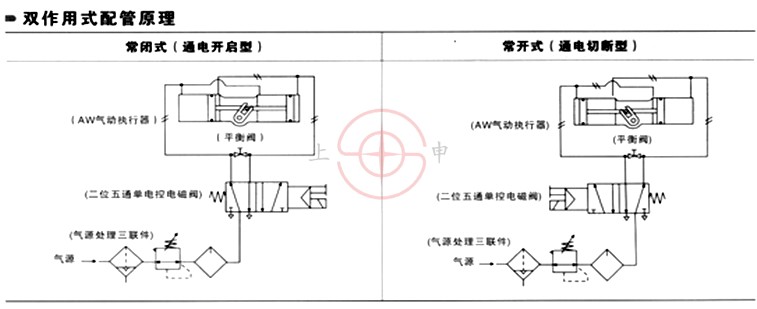

双作用式特点:
拔叉传动机构,其出力扭矩特性适合于中大口径阀门驱动扭矩特性;气室与回车机构隔离,空气消耗量小;双缸双活塞,输出力矩大;体积小,重量轻,性能稳定可靠;工作压力P=0.3~0.7MPa,环境温度T=-20~+80℃。

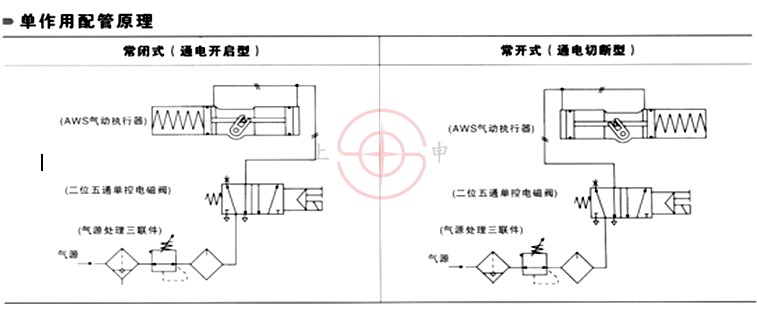

单作用(弹簧复位式)特点:
单作用弹簧复位式在AW型双气缸的一侧装有弹簧缸,适应两种操作压力,并可选手动操作装置;工作压力:AW-S标准型P=0.4~0.7MPa,AW-L低压型P=0.25~0.5MPa。



双作用输出扭矩表


型号规格

气源压力(Mpa)

0.3

0.4

0.5

0.6

0.7

AW13

515

620

770

930

1080

AW17

950

1270

1590

1910

2230

AW20

2150

2870

3580

4300

5020

AW25

3360

4480

5600

6720

7850

Aw28

5150

6860

8580

10300

12020

AW35

10120

13500

16870

20250

23620

AW40

13220

17630

22040

26450

30860

AW50

22460

29950

37440

44930

52420

AW60

47300

63070

78840

94610

110380

单作用输出扭矩表


型号规格

弹簧扭矩

气源压力(Mpa)

0.4

0.5

0.6

最小

最大

最小

最大

最小

最大

最小

最大

AW13S

230

430

185

340

340

545

490

700

AW17S

330

670

600

930

920

1290

1230

1573

AW20S

1190

1980

880

1670

1600

2390

2320

3110

AW25S

1600

2510

1970

2880

3090

4000

4210

5120

AW28S

2900

5610

1250

3960

2970

5685

4680

7400

AW35S

5520

10740

2760

7970

6130

11340

9510

14720

AW40S

8770

16140

1480

8860

5900

13260

10300

17670

AW50S

13110

27490

6370

20750

14840

29220

23310

37700

气缸容积及耗气量计算和重量


型号规格

AW13

AW17

AW20

AW25

AW28

AW35

AW40

AW50

AW60

气缸容量L(升)

双作用A+B

6.5

14.3

30.8

48.5

73.0

148.2

193.2

350

630

单作用B

3.25

7.15

15.4

24.2

36.5

74.1

96.1

175

315

重量Kg

双作用

48

82

170

195

325

600

800

1070

1580

单作用

65

116

223

280

450

845

1070

1400



双作用型计算公式V=(A+B{(P+10.2)÷98}M    V:耗气量NL/min(N升/分)     P:气源压力Kpa(表压)
单作用型计算公式V=A{(P+10.2)÷98}M元      M:活塞每分钟往复次数        A、B气缸容量(见表)
