GT型气动执行器

GT型气动执行器

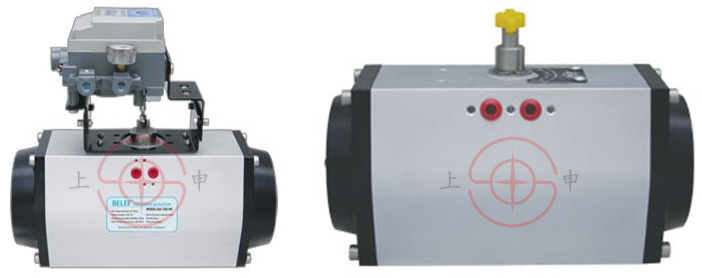

产品结构
气动执行器由紧凑的双(单)活塞齿轮、齿条式结构,啮合精确,传动平稳,输出扭矩稳定,缸体为挤压铝合金,并经硬质阳极氧化处理,表面质地坚硬,耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承,避免金属件间的直接接触,减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活,使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好)



产品特点
1、紧凑的双活塞齿条式结构,啮合精确,效率高,输出扭矩恒定。
2、铝制缸体、活塞及端盖,与同规格结构的执行器相比重量最轻。
3、缸体为挤压铝合金,经硬质阳极氧化处理,内表面质地坚硬,强度,硬度高。采用低摩擦材料制成的滑动轴承,避免了金属间的相互直接接触,摩擦系数低,转动灵活,使用寿命长。
4、气动执行器与阀门连接符合ISO5211标准
5、气源孔符合NAMUR标准。
6、气动执行器底部轴装配孔(符合ISO5211标准)成双四方形,便于带方杆的阀线性或45°转角安装。
7、输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式(弹簧复位)。
10、可根据阀门需要选择方向,顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器(开度指示)、回信器、各种限位开关及手动操作装置。

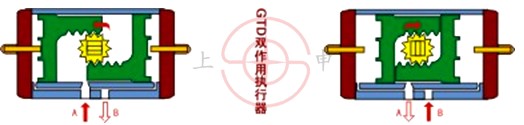

工作原理

压缩空气由A工作孔输入,气缸内气压推动活塞向两边移动,输出轴逆时针旋转,带动阀门实现启闭操作。



压缩空气由B工作孔输入,气缸内气压推动活塞向中心靠拢,输出轴逆时针旋转,带动阀门实现启闭操作。



压缩空气由A工作孔输入,气缸内气压推动活塞向两边移动,输出轴逆时针旋转,带动阀门实现启闭操作。



失电或断气时,由于弹簧的作用使活塞向中心靠拢,输出轴顺时针方向旋转,带动阀门实现启闭操作。

主要零件材料

序号

名称

数量

序号

名称

数量

1

壳体

1

12

轴上O型圈

1

2

活塞

2

13

螺栓密封O型圈

1

3

旋转轴

1

14

活塞O型圈

1

4

端盖

2

15

端盖密封圈

2

5

弹簧/弹簧座

8-12

16

活塞导向环

2

6

下轴承

1

17

活塞轴瓦

2

7

弹性挡圈

1

18

端盖平垫圈

2

8

轴中垫圈

2

19

调节螺栓

2

9

上轴承

1

20

六角螺母

2

10

轴上平垫圈

1

21

内六角螺母

8

11

轴下O型圈

1







双作用输出扭矩表


型号规格

输出扭矩(N.m)

0.3MPa

0.4MPa

0.5MPa

0.6MPa

0.7MPa

0.8 MPa

GT52

12.7

16.9

21.2

25.4

29.7

33.9

GT63

18.7

24.9

31.1

37

43.6

49.8

GT83

45.4

60.6

75.7

90.8

106

121.1

GT92

63.8

84.8

106

127.2

148.4

169.6

GT110

91.2

121.6

152

182.4

212.8

243.2

GT127

182.4

243.2

304

364.8

425.6

486.4

GT160

361.9

482.4

603.1

723.6

844.2

964.8

GT190

754

1005

1256

1507

1759

2010

GT210

810

1075

1344

1613

1882

2151

GT255

1654

2206

2757

3309

3860

4412

GT300

2544

3392

4241

5089

5937

6784

GT350

4040

5387

6734

8081

9428

10774

单作用输出扭矩表


型号

弹簧
数量

空气压力(dar)

弹簧复位

3

4

5

6

开始

终点

开始

终点

开始

终点

开始

终点

开始

终点

GTE52

8





11.3

4.1

15.6

8.4

19.8

12.6

12.8

5.6

10





9.9

0.9

14.2

5.2

18.4

9.4

16

7

12









14.2

2

18.4

6.2

19.2

8.4

GTE63

8





16.6

6.1

22.8

12.3

28.7

18.2

18.8

8.3

10





14.5

1.4

20.7

7.6

26.6

13.5

23.5

10.4

12









18.6

2.9

24.5

8.8

28.2

12.5

GTE83

8

25.2

5.1

40.4

20.3

55.5

35.4

70.6

50.6

40.3

20.2

10





35.4

10.2

50.5

25.3

65.6

40.4

50.4

25.2

12









45.5

15.2

60.6

30.3

60.5

30.2

GTE92

8

35.5

6.8

56.5

27.8

77.7

49

98.9

70.2

57

28.3

10





49.3

11.8

70.5

33

91.7

54.2

73

35.5

12









63.5

19.8

84.7

41

86.2

42.5

GTE110

8





85.8

29.5

116.2

59.5

146.6

90.3

92.1

35.8

10





76.8

6.4

107.2

36.8

137.6

67.2

115.2

44.8

12









98.3

13.8

128.7

44.2

138.2

53.7

GTE127

8

105.6

19.2

166.4

80

227.2

140.8

288

201.6

163.2

76.8

10





147.2

39.2

208

100

268.8

160.8

204

96

12









188.8

59.2

249.6

120

244.8

115.2

GTE145

8

135

83.7

215

163

269

204





155

103

10





189

124

243

165





194

129

12





163

85.7









233

155

GTE160

8

225.1

52.3

345.6

172.8

466.3

293.5

586.8

414

309.6

136.8

10





311.4

95.4

432.3

216.1

552.6

336.6

387

171

12





277.2

18

397.9

138.7

518.4

259.24

464.

205.2

GTE190

8

419.2

78

669.2

329

920.2

580

1171.2

831

676

355.8

10





587

156

837.3

407

1088.3

658

849

418.7

12









753.4

241

1004.4

492

1015

502.6

GTE210

8

465

309

734

578

917

723





497

341

10





648

454

832

599





621

427

12





563

330









745

512

GTE255

8

920

185

1472

737

2023

1288

2575

1840

1469

734

10





1288

360

1839

911

2391

1463

1846

918

12









1656

549

2208

1101

2208

1101

GTE300

8

1416

278

2264

1126

3113

1975

3961

2823

2266

1128

10





1982

562

2831

1411

3679

2259

2830

1410

12









2549

846

3397

1694

3395

1692

GTE350

8

2248

450

3595

1797

4942

3144

6289

4491

3590

1792

10





3147

897

4494

2240

5841

3591

4490

2240

12





2698

17

4046

1364

5393

2711

5370

2688
