产品概述
气动偏芯半球阀是一种直角旋转的控制阀，由活塞式双作用或单作用（弹簧复位式）气动执行器和偏芯半球阀组成，它与电气阀门定位器或电磁阀配套使用，可实现对工艺管路中流体介质的调节或切断控制。半球切口的球体与阀座之间具有剪切作用，特别适用于含有纤维、微小固体颗粒、纸浆、煤灰等介质的工况.
上申泵阀——气动双偏芯半球阀|进口气动双偏芯半球阀|气动双偏芯半球阀价格|气动双偏芯半球阀型号|气动双偏芯半球阀原理
联系我们 联系人：林先生
电话：021-56092275
传真：021-56092287
气动双偏芯半球阀
结构特点
双偏心式半球阀是近年来开发的高新技术产品，以其设计合理，结构独特，具有流通阻力小，密封性能好，使用寿命长特点，利用偏心阀体、偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的，阀门在启闭动作时球体与阀座完全脱开，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌于金属座中，阀座金属密封面受到良好的保护。全开时流通能力大、压力损失小、且介质不易沉积在阀腔内。具有精确的调节和可靠定位功能，流量特性为近似等百分比，可调范围大，最大可调比100:1。
工作原理

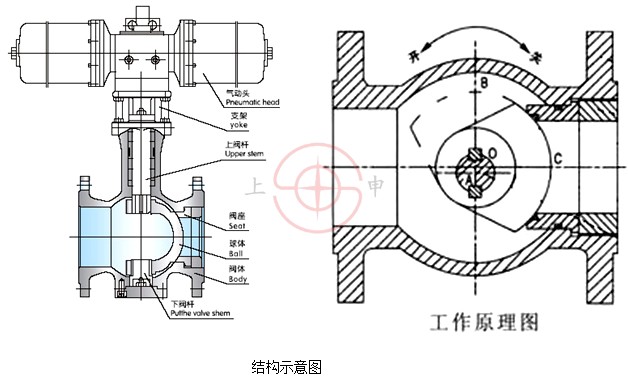

以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一突轮状偏芯，右旋转入阀座使阀门关闭保持优良密封，按突轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离到接触，并逐渐增大密封比压，直到完全密封，反之为开。
主要零件材料及适用温度、介质
材料代号 |
C（WCB） |
P（304） |
R（316） |
||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
||
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 |
||||
|
填料 |
聚四氟乙烯 、柔性石墨 |
||||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
||||

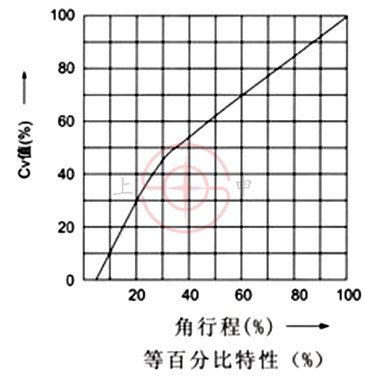

流量特性图
技术性能参数
公称通径（DN） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
公称压力PN（MPa） |
1.6 2.5 4.0 6.4 |
|||||||||||
|
工作转角 |
0-90º（±3 º可调） |
|||||||||||
|
泄漏量（Q） |
软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 |
|||||||||||
|
气动执 |
型 号 |
AT、GT、GTE系列；AW、AWS系列 |
||||||||||
|
气源压力 |
0.3～0.7MPa（净化压缩空气） |
|||||||||||
|
作用形式 |
双作用/单作用(弹簧复位式) |
|||||||||||
|
控制型式 |
切断型/调节型 |
|||||||||||
|
流量特性 |
调节型:近似等百分比；二位切断型：快开性 |
|||||||||||
|
调节型 |
输入信号 |
电信号：0～10mA、4～10mA 气信号：20～100kPa |
||||||||||
|
基本误差 |
带定位器≤±2.5% |
|||||||||||
|
回 差 |
带定位器≤±2.5% |
|||||||||||
|
切断型 |
回信电压 |
AC220V/DC24V |
||||||||||
|
切断时间 |
≤2S |
≤5S |
≤8S |
|||||||||

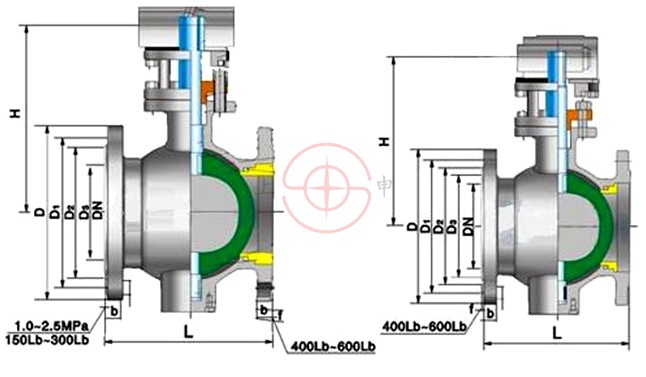

主要外形和连接尺寸
压力 (MPa) |
通径 |
尺寸（mm） |
||||||||||||
|
L |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
|||||||||||
|
法兰 |
D |
D1 |
D2 |
Z-фd |
D |
D1 |
D2 |
Z-фd |
D |
D1 |
D2 |
Z-фd |
||
|
PN1.6 |
40 |
165 |
145 |
110 |
85 |
4-18 |
145 |
110 |
85 |
4-18 |
145 |
110 |
85 |
4-18 |
|
50 |
178 |
160 |
125 |
100 |
4-18 |
160 |
125 |
100 |
4-18 |
160 |
125 |
100 |
4-18 |
|
|
65 |
190 |
180 |
145 |
120 |
4-18 |
180 |
145 |
120 |
8-18 |
180 |
145 |
120 |
8-18 |
|
|
80 |
203 |
195 |
160 |
135 |
8-18 |
195 |
160 |
135 |
8-18 |
195 |
160 |
135 |
8-18 |
|
|
100 |
229 |
215 |
180 |
155 |
8-18 |
230 |
190 |
160 |
8-23 |
230 |
190 |
160 |
8-23 |
|
|
125 |
254 |
245 |
210 |
185 |
8-18 |
270 |
220 |
188 |
8-25 |
270 |
220 |
188 |
8-25 |
|
|
150 |
267 |
280 |
240 |
210 |
8-23 |
300 |
250 |
218 |
8-25 |
300 |
250 |
218 |
8-25 |
|
|
200 |
292 |
335 |
295 |
265 |
12-23 |
360 |
310 |
278 |
12-25 |
375 |
320 |
282 |
12-30 |
|
|
250 |
330 |
405 |
355 |
320 |
12-25 |
425 |
370 |
332 |
12-30 |
445 |
385 |
345 |
12-34 |
|
|
300 |
356 |
460 |
410 |
375 |
12-25 |
485 |
430 |
390 |
16-30 |
510 |
450 |
408 |
16-34 |
|
