气动球阀

气动球阀

产品概述
气动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和O型阀结构组成,配用附件电磁阀、空气过滤减压器、限位开关(阀位回讯器)或电-气阀门定位器,实现对工艺管路中流体介质的自动调节控制或二位切断控制。

气动球阀

产品特点
1.气动球阀流体阻力小,是所有阀类中流体阻力最小的一种,启闭迅速方便,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体0~90º,就能快速完成启闭动作或调节动作。球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元;
2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变球芯的旋转角度,可实现比例调节动作。
3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。

产品结构


产品名称

气动球阀、气动O型切断阀、气动调节球阀

作用形式

二位切断型、比例调节型

连接形式

法兰式、对夹式、管螺纹式

结构形式

O型浮动球式

O型固定球式

阀座形式

软质密封

硬质合金密封

软质密封

硬质合金密封

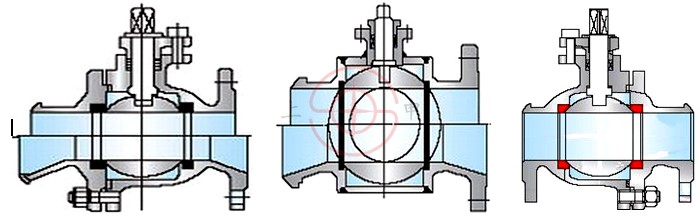

1.O型浮动球式结构;软质阀座:
双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。 硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。 有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

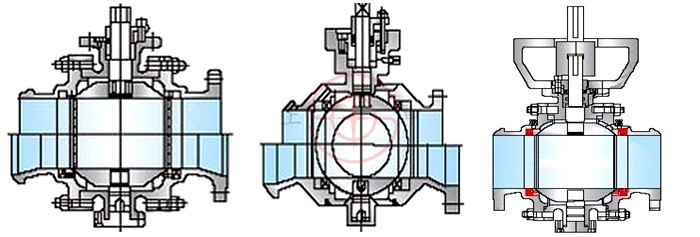

气动球阀型固定球式结构

2。O型固定球式结构;软质阀座:
双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理,密封性能可靠,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。

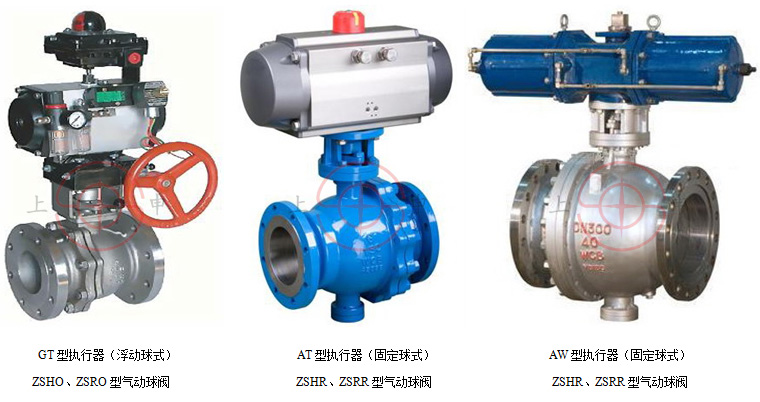

气动球阀执行器结构

执行器结构

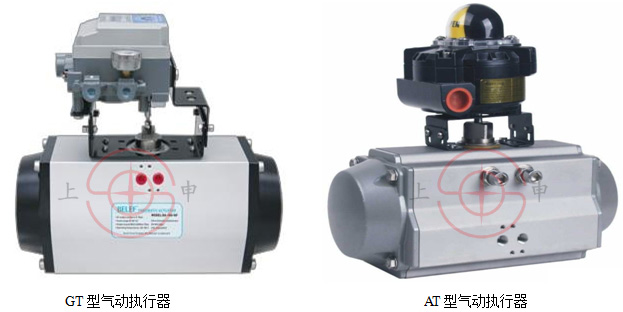

1。GT、DA型结构特点
气动执行器由紧凑的双(单)活塞齿轮、齿条式结构,啮合精确,传动平稳,输出扭矩稳定,缸体为挤压铝合金,并经硬质阳极氧化处理,表面质地坚硬,耐磨性强。活塞和输出轴的活动部位均安装耐磨性材料支承,避免金属件间的直接接触,减小磨损和摩擦。缸体、端盖、输出轴、弹簧、紧固件均经防腐处理。两端的调节螺钉可调整阀门的开度。重量轻、传动灵活,使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好)

气动球阀

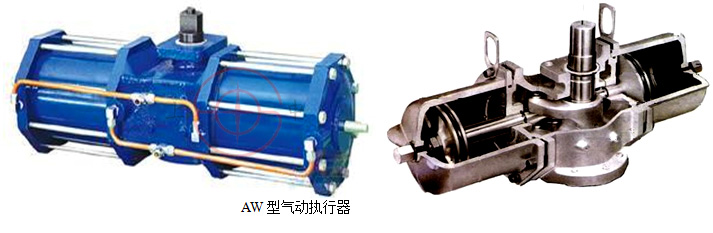

2。AW型结构特点
AW气动执行器分为双作用式和单作用(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节

气动球阀

主要零件材料及适用温度、介质


公称通径mm

DN15-DN300

材料代号

C(WCB)

P(304)

R(316)

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀座密封

增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封

填料

聚四氟乙烯 、柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸碱类腐蚀性介质

醋酸类腐蚀性介质

适用温度

聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃

注:金属硬密封;适用于高温、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能。

应用规范


设计制造标准

法兰尺寸标准

结构长度标准

检验试验标准

GB/T12237-89

JB/T79-94  HG20592

GB12221-89

GB/T13927-89  JB/T9092-99

API6D

ANSI B16.5

ANSI B16.10

JB/T9092-99

JPI7S-48

JIS B2212~2214

JIS B2002

API598

性能规范


试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5~0.7

允许压差(Mpa)


公称通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

气压0.5MPa

5.0

4.2

4.0

3.8

3.2

2.8

2.4

1.8

1.5

1.2

0.9

0.8

可根据压差配置不同的执行器

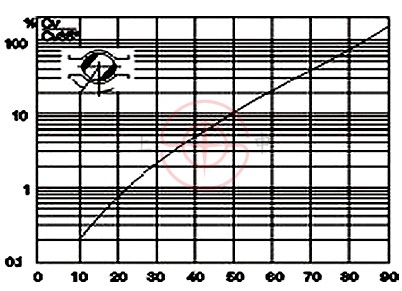

流量特性图

流量特性表


开度
规格

不同开度下KV值

10 º

20 º

30 º

40 º

50 º

60 º

70 º

8 0 º

90 º

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

技术性能参数


公称通径(DN)

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数(KV)



20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

公称压力Mpa

1.6     2.5    4.0   6.4

工作转角

0-90º(±3 º可调)

泄漏量(Q)

软密封:O泄漏符合ANSI B16.104 5级    硬密封:≤10-4×阀的额定容量

气动执行机构

型号

GT、AT系列;AW、AW系列

压力

0.3~0.7MPa(净化压缩空气)

作用形式

双作用/单作用(弹簧复位式)

控制型式

切断型/调节型

流量特性

调节型:近似等百分比;二位切断型:快开性

调节型

输入信号

DC 4~10mA

基本误差

带定位器≤±2.5%

回   差

带定位器≤±2.5%

切断

回信电压

AC220V/DC24V/AC110V

切断时间

≤1.5S

≤2S

≤3S

≤5S

附件的选用 根据不同控制和要求可选择下列附件
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回信器。
调节型附件:电气阀门定位器、气动阀门定位器、电气转换器。
气源处理附件:空气过滤减压阀。
手动机构:手操机构

气动球阀

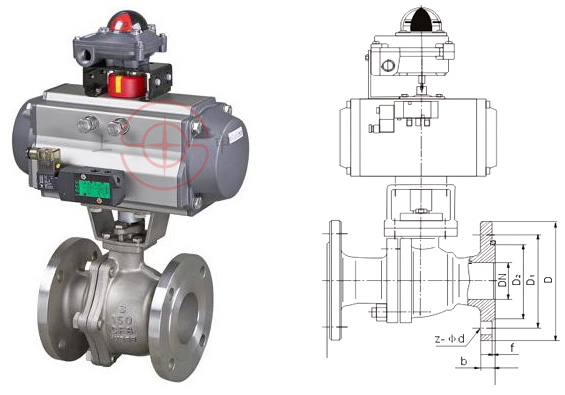

法兰式O型浮动球阀


公称通径
DN(mm)

尺 寸(mm)

1.6MPa

2.5MPa

4.0MPa

6.4MPa

L

D

D1

Z-фD

L

D

D1

Z-фD

L

D

D1

Z-фD

L

D

D1

Z-фD

15

130

95

65

4-14

130

95

65

4-14

130

130

65

4-14

140

105

75

4-14

20

140

105

75

4-14

140

105

75

4-14

140

150

75

4-14

152

125

90

4-18

25

150

115

85

4-14

150

115

85

4-14

150

160

85

4-14

180

135

100

4-18

32

165

135

100

4-18

165

135

100

4-18

180

180

100

4-18

200

150

110

4-23

40

180

145

110

4-18

180

145

110

4-18

200

200

110

4-18

220

165

125

4-23

50

200

160

125

4-18

200

160

125

4-18

220

230

125

4-18

250

175

135

4-23

65

220

180

145

4-18

220

180

145

8-18

250

290

145

8-18

280

200

160

8-23

80

250

195

160

8-18

250

195

160

8-18

280

310

160

8-18

320

210

170

8-23

100

280

215

180

8-18

280

230

190

8-23

320

350

190

8-23

360

250

200

8-25

125

320

245

210

8-18

320

270

220

8-25

360

270

220

8-25

381

295

240

8-30

150

360

280

240

8-23

360

300

250

8-25

400

300

250

8-25

403

340

280

8-34

200

400

335

295

12-23

400

360

310

12-25

502

375

320

12-30

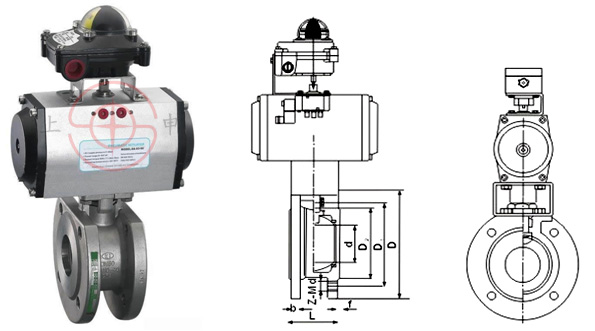

对夹式连接尺寸


公称通径
DN(mm)

尺 寸(mm)

L

D

D1

D2

d

b

f

Z-Md

15

32

95

65

45

15

14

2

4-M12

20

38

105

75

55

19

14

4-M12

25

45

115

85

65

23.5

14

4-M12

32

55

135

100

78

30

16

4-M16

40

62

145

110

85

36

16

3

4-M16

50

72

160

125

100

45

16

4-M16

65

95

180

145

120

58

18

4/8-M16

80

120

195

160

135

67/76

20

8-M16

100

145

215

180

155

76/92

20

8-M16

125

200

245

210

185

100

22

8-M16

150

225

280

240

210

125

24

8-M16

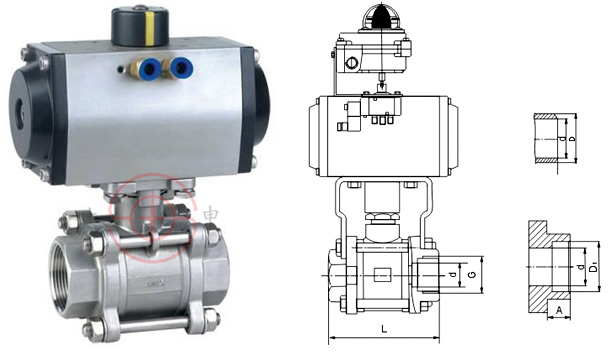

管螺纹式、承插焊式、对焊式连接尺寸


公  称
通径
DN(mm)

尺      寸(mm)

三段式

对焊式

承插焊式

G

L

d

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

20

3/4

80

20

82

20

28

82

20

27.05~27.3

11.1

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

50

2

140

50

148

50

62

148

50

61.1~61.35

17.4

65

2

186

64

193

64

78









80

3

206

78

222

78

94









100

4

240

98

273

98

124

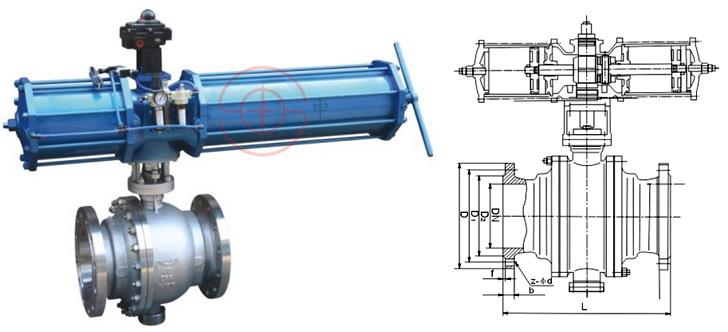

法兰式固定球式球阀


公称通径DN(mm)

尺 寸(mm)

1.6MPa

2.5MPa

4.0MPa

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

50

178

160

125

16

4-18

216

160

125

20

4-18

216

160

125

20

4-18

65

191

180

146

18

4-18

241

180

145

22

8-18

241

180

145

22

8-18

80

203

195

160

20

8-18

283

195

160

22

8-18

283

195

160

22

8-18

100

229

215

180

20

8-18

305

230

190

24

8-23

305

230

190

24

8-23

125

356

245

210

22

8-18

381

270

220

28

8-25

381

270

220

28

8-25

150

394

280

240

24

8-23

403

300

250

30

8-25

403

300

250

30

8-25

200

457

335

295

26

12-23

502

360

310

34

12-25

502

375

320

38

12-30

250

533

405

355

30

12-25

586

425

370

36

12-30

568

445

385

42

12-34

300

610

460

410

30

12-25

648

485

430

40

16-30

648

510

450

46

16-34

350

686

520

470

34

16-25

762

550

490

44

16-34

761

570

510

52

16-34

400

762

580

525

36

16-30

838

610

550

48

16-34











450

864

640

585

40

20-30

914

660

600

50

20-34











500

914

705

650

44

20-34

991

730

660

52

20-41
