电动闸阀

电动闸阀

用途与特点
电动闸阀是启闭件(闸板)由阀杆带动,沿阀座密封面作升降运动的阀门。配用多回转路Z型电动执行器,以AC380V电源电压作动力,利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质,实现对流体介质二位开关控制。
1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力,密封性能好,介质流向不受限制,不扰流,不降压力。
3、形体简单,制造工艺性好,适用范围广



执行标准


设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB12234

GB/T12221

GB/T9113 、JB/T79

GB/T9131

GB/T13927 JB/T9092

压力试验


公称压力MPa

1.6

2.5

4.0

6.4

10.0

16.0

强度试验MPa

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验MPa

1.8

2.8

4.4

7.0

11.0

18.0

上密封试验MPa

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验MPa

0.4-0.7

主要零件材料及性能


体盖板

阀   杆

密封面

垫   片

填   料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Cr13/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE

柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE

≤425

水、蒸汽、油品

WC1

38CrMoA1
25Cr2MoV

≤450

WC6

≤540

WC9

≤570

ZGCr5Mo

≤540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

硝酸、碱类

ZG1Cr18Ni12Mo2Ti

1C18Ni12Mo2Ti

≤200

醋酸类

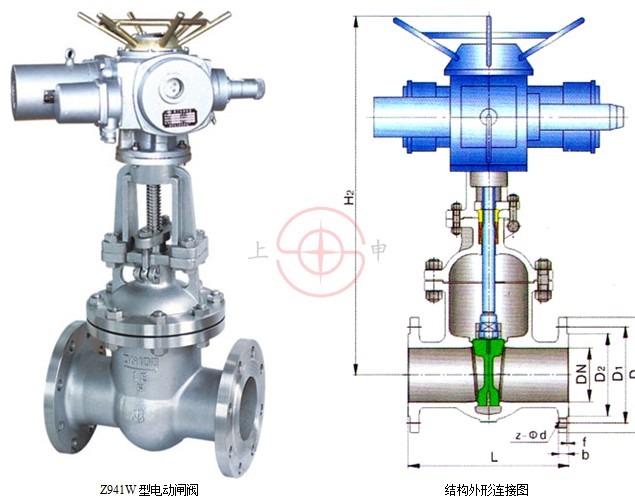

主要外形连接尺寸


PN1.6MPa

DN

L

D

D1

D2

b

n-Φd

电装型号

L1

H

DO

凸面法兰RF
Z941H-16 C/P/R
Z941Y-16 C/P/R
Z941W-16 C/P/R
Z941F-16 C/P/R



Z940H-16 C/P/R
Z940Y-16 C/P/R
Z940W-16 C/P/R
Z940F-16 C/P/R

40

200

145

110

85

16

4-Φ18

DZW10

590

595

365

50

250

160

125

100

16

4-Φ18

DZW10

590

653

365

65

265

180

145

120

18

4-Φ18

DZW10

590

665

365

80

280

195

160

135

20

8-Φ18

DZW15

590

725

365

100

300

215

180

155

20

8-Φ18

DZW20

590

787

365

125

325

245

210

185

22

8-Φ18

DZW20

590

934

365

150

350

280

240

210

24

8-Φ23

DZW20

590

955

365

200

400

335

295

265

26

12-Φ23

DZW30

590

1105

365

250

450

405

335

320

30

12-Φ25

DZW30

810

1343

470

300

500

460

410

375

30

12-Φ25

DZW45

810

1516

470

350

550

520

470

435

34

16-Φ25

DZW90

810

1678

470

400

600

580

525

485

36

16-Φ30

DZW120

830

1849

550

450

650

640

585

545

40

20-Φ30

DZW120

830

1937

550

500

700

705

650

608

44

20-Φ34

DZW180

830

2234

550

600

800

840

770

718

48

20-Φ41

DZW250

870

2432

320

700

900

910

840

788

50

24-Φ41

DZW250

870

2489

320

800

1000

1020

950

898

52

24-Φ41

DZW350

1170

2643

570

900

1100

1120

1050

998

54

28-Φ41

DZW500

1170

2935

570

1000

1200

1255

1170

1100

56

28-Φ48

DZW500

1170

3410

570

PN2.5MPa

DN

L

D

D1

D2

b

n-Φd

电装型号

L1

h

D0

凸面法兰RF
Z941H-25 C/P/R
Z941Y-25 C/P/R
Z941W-25 C/P/R
Z941F-25 C/P/R

Z940H-25 C/P/R
Z940Y-25 C/P/R
Z940W-25 C/P/R
Z940F-25 C/P/R

40

200

145

110

85

18

4-Φ18

DZW10

590

595

365

50

250

160

125

100

20

4-Φ18

DZW10

590

653

365

65

265

180

145

120

22

8-Φ18

DZW10

590

665

365

80

280

195

160

135

22

8-Φ18

DZW15

590

725

365

100

300

230

190

160

24

8-Φ23

DZW20

590

787

365

125

325

270

220

188

28

8-Φ25

DZW20

590

902

365

150

350

300

250

218

30

8-Φ25

DZW20

590

955

365

200

400

360

310

278

34

12-Φ25

DZW30

810

1105

470

250

450

425

370

332

36

12-Φ30

DZW30

810

1343

470

300

500

485

430

390

40

16-Φ30

DZW60

810

1516

470

350

550

550

490

448

44

16-Φ34

DZW90

830

1678

550

400

600

610

550

505

48

16-Φ34

DZW120

830

1849

550

450

650

660

600

555

50

20-Φ34

DZW120

830

1937

550

500

700

730

660

640

52

20-Φ41

DZW180

870

2234

320

600

800

840

770

718

56

20-Φ41

DZW250

870

2432

320

700

900

955

875

815

60

24-Φ48

DZW500

870

2489

320

800

1000

1070

990

930

64

24-Φ48

DZW500

1170

2643

570

900

1100

1180

1090

1025

66

28-Φ54

DZW800

1170

2935

570

1000

1200

1305

1210

1140

68

28-Φ58

DZW800

1170

3410

570

PN4.0MPa

DN

L

D

D1

D2

D6

b

n-Φd

电装型号

L1

H

D0

凹凸法兰MFM
Z941H-40 C/P/R
Z941Y-40 C/P/R
Z941W-40 C/P/R

Z940H-40 C/P/R
Z940Y-40 C/P/R
Z940W-40 C/P/R

40

200

145

110

85

76

18

4-Φ18

DZW10

590

630

365

50

250

160

125

100

88

20

4-Φ18

DZW10

590

691

365

65

280

180

145

120

110

22

8-Φ18

DZW10

590

711

365

80

310

195

160

135

121

22

8-Φ18

DZW15

590

775

365

100

350

230

190

160

150

24

8-Φ23

DZW20

590

871

365

125

400

270

220

188

176

28

8-Φ25

DZW20

590

948

365

150

450

300

250

218

204

30

8-Φ25

DZW30

810

1028

470

200

550

375

320

282

260

38

12-Φ30

DZW30

810

1325

470

250

650

445

385

345

313

42

12-Φ34

DZW45

810

1400

470

300

750

510

450

408

364

46

16-Φ34

DZW60

830

1653

550

350

850

570

510

465

422

52

16-Φ34

DZW90

830

1791

550

400

950

655

585

535

474

58

16-Φ41

DZW120

870

2092

320

500

1150

755

670

612

576

62

20-Φ48

DZW250

870

2465

320

600

1350

890

795

730

678

62

20-Φ54

DZW350

1170

-

570

700

1450

995

900

835

768

68

24-Φ54

DZW500

1170

-

570

800

1650

1135

1030

960

876

76

24-Φ58

DZW800

1060

-

500

PN6.4MPa

40

240

165

125

95

76

24

4-Φ23

DZW10

590

665

365

凹凸法兰MFM
Z941H-64 C/P/R
Z941Y-64 C/P/R
Z941W-64 C/P/R

Z940H-64 C/P/R
Z940Y-64 C/P/R
Z940W-64 C/P/R

50

250

175

135

105

88

26

4-Φ23

DZW10

590

790

365

65

280

200

160

130

110

28

8-Φ23

DZW10

590

840

365

80

310

210

170

140

121

30

8-Φ23

DZW20

590

890

365

100

350

250

200

168

150

32

8-Φ25

DZW20

590

1020

365

125

400

295

240

202

176

36

8-Φ30

DZW30

590

1100

365

150

450

340

280

240

204

38

8-Φ34

DZW30

810

1290

470

200

550

405

345

300

260

44

12-Φ34

DZW60

810

1470

470

250

650

470

400

352

313

48

12-Φ41

DZW90

830

1500

550

300

750

530

460

412

364

54

16-Φ41

DZW90

830

1820

550

350

850

595

525

475

422

60

16-Φ41

DZW120

870

2216

320

400

950

670

585

525

474

66

16-Φ48

DZW180

870

2838

320

500

1150

800

705

640

576

70

20-Φ54

DZW250

1170

3320

570

600

1350

930

820

750

678

76

20-Φ58

DZW500

1170

3684

570
