自力式差(微)调节阀

自力式差(微)调节阀

产品概述
自力式差(微)压调节阀是一种无需外来能源的节能型产品,利用工艺管道中介质的压力变化与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。

ZZCP-1型差压阀,采用平衡型单座阀,压力稳定、精度高、密封性好,用于控制微小差压。ZZCN-10型差压阀采用双座阀,流量系数大,将阀芯正、倒装,可组成二个不同品种的产品。该产品适用于各种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中,同时,还可用于各种工业气体的减压、稳压或泄压的自动控制。ZZV型微压阀,采用平衡单座阀,在运行中可任意对设定值进行调整等特点。因而适用于各种工业炉燃烧
统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。



主零件材料


材料代号

C(WCB)

P(304)

R(316)



主要
零件

阀体、阀盖

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、

垫片

增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片

上下膜盖

A3钢板冲压

波纹膜片

丁晴橡胶、耐油橡胶、氟橡胶

弹簧

60Si2Mn

波纹管

1Cr18Ni9Ti

主要技术参数与性能指标


公称通径DN(mm)

20

25

32

40

50

65

80

100

额定流量(KV)

单座(P)

8

11

20

32

50

80

100

160

双座(N)

50

83

额定行程(mm)

6

8

10

15

20

调节精度(%)

±10

公称压力PN(MPa)

ZZC

0.10   1.0

ZZV

0.10

介质温度(℃)

≤80

允许泄漏量(L/h)

单座(P)

10-4×阀额定容量

双座(N)

10‑3×阀额定容量

压力调节范围(Kpa)

0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90



外形尺寸

公称通径DN

20

25

32

40

50

65

80

100

150

φA

308

394

308

394

308

394

394

394

394

ZZV

H

378

460

370

445

460

490

490

510

720-

L

150

160

180

200

230

290

310

350

480

ZZC

H

378

465

365

445

455

490

490

510

L

150

160

180

200

230
222

290
220

310

350

重量kg

12

13

15

17

20

28

38

45

56

信号接头螺纹

M16×1.5

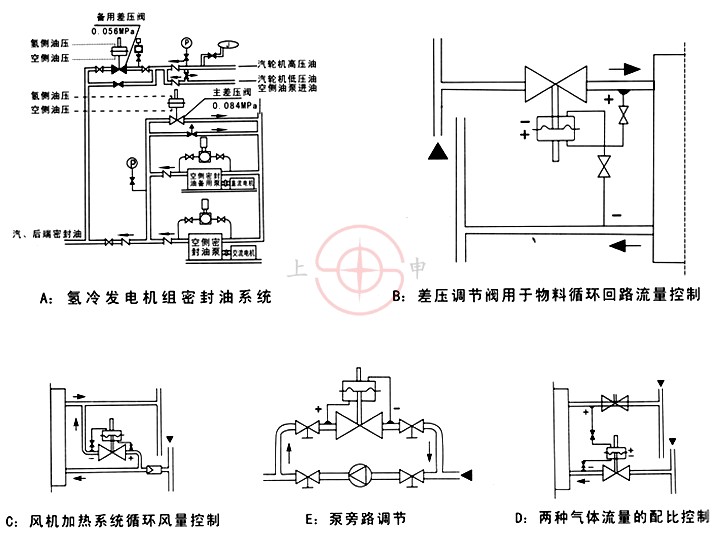

应用典型
