产品概要
ZSHW、ZSRW型气动（调节）通风蝶阀，由角行程气动活塞式执行机构和蝶形阀调节机构组成。通过配套电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的4-20mA •DC电流信号，改变阀芯的旋转角度（0-70º任意角度），实现比例调节控制。配用电磁换向阀、阀位回信器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
上申泵阀——ZSHW、ZSRW型气动（调节）通风蝶阀|进口ZSHW、ZSRW型气动（调节）通风蝶阀|ZSHW、ZSRW型气动（调节）通风蝶阀价格|ZSHW、ZSRW型气动（调节）通风蝶阀型号|ZSHW、ZSRW型气动（调节）通风蝶阀原理
联系我们 联系人：林先生
电话：021-56092275
传真：021-56092287
ZSHW、ZSRW型气动（调节）通风蝶阀
产品特点
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性随阀体选材而定，公称压力≤0.6MPa，其泄漏量控制在最大流通面积的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻，操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用于烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。

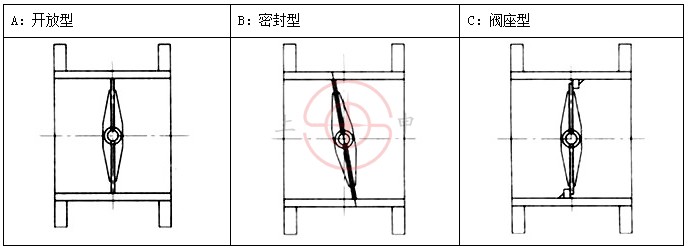

阀板形式
主要零件材料及适用温度、介质
材料代号 |
碳钢C（WCB） |
不锈钢P（304） |
不锈钢R（316） |
|
阀体 |
WCB |
1Cr18Ni9 |
1Cr18Ni12Mo2 |
|
阀板 |
WCB或1Cr18Ni9 |
1Cr18Ni9 |
1Cr18Ni12Mo2 |
|
阀杆 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2 |
|
阀座密封 |
与阀体相同 |
||
|
填料 |
聚四氟乙烯 、柔性石墨 |
||
|
适用温度 |
≤350℃ |
≤550℃ |
|
执行机构主要性能技术参数
型 号 |
输出力矩N.m |
动作时间S/90º |
功率 |
型 号 |
输出力矩N.m |
动作时间S/90 |
功率（W） |
型 号 |
输出力矩N.m |
动作时间S/90 |
功率（W） |
|
RC-5 |
50 |
10/30 |
10W/F |
381RSA-02 |
20 |
8.5 |
50 |
PSQ51 |
50 |
23 |
24.2 |
|
RC-10 |
100 |
15/30 |
23W/F |
381RSA-05 |
50 |
17 |
PSQ66 |
65 |
32 |
24.2 |
|
|
RC-20 |
200 |
10/15/30 |
40W/F |
381RSB-10 |
100 |
18 |
150 |
PSQ76 |
75 |
60 |
25.3 |
|
RC-40 |
400 |
10/15/30 |
80W/F |
381RSB-20 |
200 |
36 |
PSQ102 |
100 |
32 |
62.1 |
|
|
RC-50 |
500 |
10/15/30 |
90W/F |
381RSC-30 |
300 |
24 |
220 |
PSQ202 |
200 |
28 |
93.0 |
|
RC-100 |
1000 |
50 |
100W/F |
381RSC-50 |
500 |
42 |
PSQ502 |
500 |
43 |
120 |
|
|
RC-200 |
2000 |
100 |
100W/F |
381RSC-60 |
600 |
48 |
PSQ702 |
700 |
43 |
120 |
|
|
|
|
|
|
381RSD-100 |
1000 |
30 |
300 |
PSQ1202 |
1200 |
31/37 |
500 |
|
|
|
|
|
381RSD-150 |
1500 |
38 |
PSQ2002 |
2000 |
93/112 |
500 |
|
|
|
|
|
|
381RSD-200 |
2000 |
46 |
|
|
|
|
|
|
(信号线用屏蔽线) 防护等级：IP65 带曲柄手动操作 电源：AC220V/AC380V/DC24V |
(信号线用屏蔽线) 防护等级：IP55 隔爆标志：ExdⅡBT4 带曲柄手动操作，隔爆（381RX）型性能同上 电源电压：AC220V |
(信号线用屏蔽线)防护等级：IP65 带手轮操作 电源电压：AC220V |
|||||||||
主要技术参数和性能指标
公称通径DN（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
流量系系数KV |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
|
|
公称压力PN（Mpa） |
0.1、0.25、0.6 |
||||||||||||||
|
阀芯转角 |
0~70º |
||||||||||||||
|
作用形式 |
气开式或气关式 |
||||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||||
|
允许压差Mpa |
0.6 |
||||||||||||||
|
性能指标 |
基本误差：±2.5%；回 差≤±2.0%；死 区≤3.0%（带定位器） |
||||||||||||||
|
执行器型号 |
双作用：GTD、AT、AW型；单作用：GTE、AT、AWS型 |
||||||||||||||
|
气源压力 |
0.3～0.8MPa（净化压缩空气） |
||||||||||||||
|
调节型 |
信号范围 |
0～10mA、4～20mA ；气源信号：0.14-0.55MPa |
|||||||||||||
|
切断型 |
回信电压 |
AC220V或C24V |
|||||||||||||

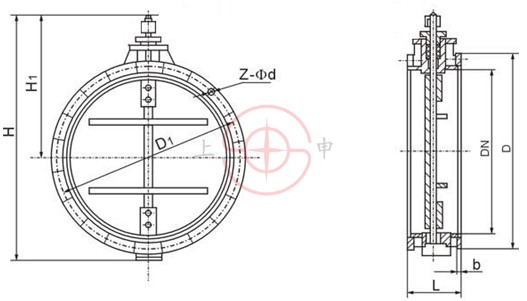

外形尺寸 （单位：mm）
规格 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
L |
108 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
|
H1 |
70 |
95 |
105 |
120 |
132 |
160 |
187 |
220 |
245 |
270 |
297 |
322 |
377 |
430 |
487 |
|
D |
140 |
190 |
210 |
240 |
265 |
320 |
375 |
440 |
490 |
540 |
595 |
645 |
755 |
860 |
975 |
|
D1 |
110 |
150 |
170 |
200 |
225 |
280 |
335 |
395 |
445 |
495 |
550 |
600 |
705 |
810 |
920 |
|
z-d |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
12-18 |
12-22 |
12-22 |
16-22 |
16-22 |
20-22 |
20-26 |
24-26 |
24-30 |
|
H |
355 |
355 |
385 |
385 |
397 |
482 |
511 |
536 |
611 |
656 |
679 |
704 |
585 |
635 |
695 |
注 ：结构长度可根据用户要求定制
