产品概述
电动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

产品特点
1.电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90º,就能完成启闭动作或调节动作。
2.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
3.采用RC型、381R型、PSQ型角行程全电子式电动执行机构或Z型一体化电动执行装置为O型球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(开关型接受AC220V、AC380V或DC24V)电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。是一种高精度、高性能、高可靠性类产品。

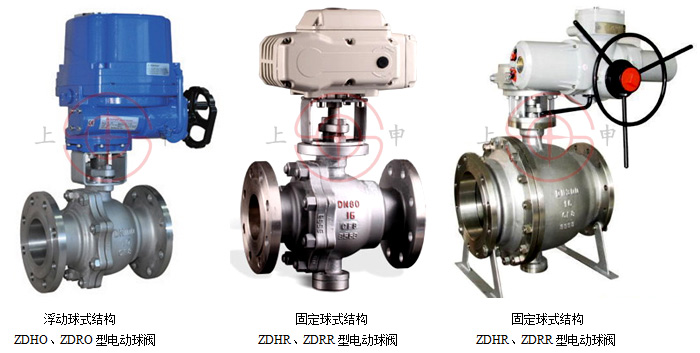

产品结构


产品名称

电动球阀、电动O型开关阀、电动调节球阀

作用形式

二位开关型、比例调节型

连接形式

法兰式、对夹式、管螺纹式、对焊式

结构形式

O型浮动球式

O型固定球式

阀座形式

软质密封

硬质合金密封

软质密封

硬质合金密封

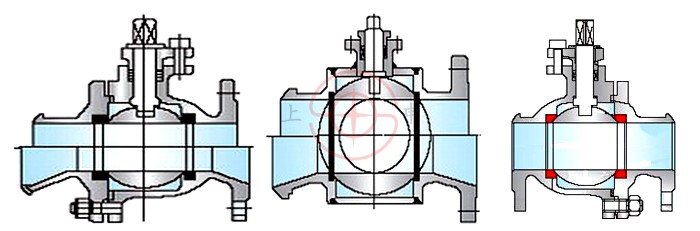

(a).O型浮动球式结构;软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。
有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

(b)。O型固定球式结构;软质阀座:双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理,密封性能可靠,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。

执行机构主要性能技术参数


型  号

输出力矩N.m

动作时间S/90º

功率
(W)

型号

输出力矩N.m

动作时间S/90

功率(W)

型号

输出力矩N.m

动作时间S/90

功率(W)

HL-5

50

10/30

10W/F

381RSA-02

20

8.5

50

PSQ51

50

23

24.2

HL-10

100

15/30

23W/F

381RSA-05

50

17

PSQ66

65

32

24.2

HL-20

200

10/15/30

40W/F

381RSB-10

100

18

150

PSQ76

75

60

25.3

HL-40

400

10/15/30

80W/F

381RSB-20

200

36

PSQ102

100

32

62.1

HL-50

500

10/15/30

90W/F

381RSC-30

300

24

220

PSQ202

200

28

93.0

HL-100

1000

50

100W/F

381RSC-50

500

42

PSQ502

500

43

120

HL-200

2000

100

100W/F

381RSC-60

600

48

PSQ702

700

43

120









381RSD-100

1000

30

300

PSQ1202

1200

31/37

500









381RSD-150

1500

38

PSQ2002

2000

93/112

500









381RSD-200

2000

46









(信号线用屏蔽线) 防护等级:IP65 带曲柄手动操作 电源:AC220V/AC380V/DC24V

(信号线用屏蔽线) 防护等级:IP55 隔爆标志:ExdⅡBT4 带曲柄手动操作,隔爆(381RX)型性能同上 电源电压:AC220V

(信号线用屏蔽线)防护等级:IP65     带手轮操作  电源电压:AC220V

主要零件材料及适用温度、介质


材料代号

C(WCB)

P(304)

R(316)

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀座密封

增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封

填料

聚四氟乙烯 、柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸碱类腐蚀性介质

醋酸类腐蚀性介质

适用温度

聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃

注:金属硬密封;适用于高温、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能。

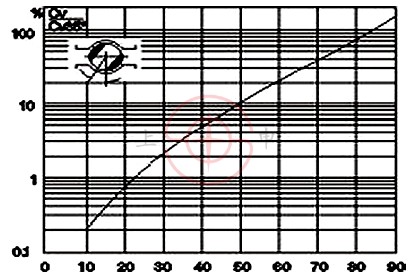

流量特性图

流量特性表


规格DN           开度

不同开度下KV值

10 º

20 º

30 º

40 º

50 º

60 º

70 º

8 0 º

90 º

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

技术性能参数


公称通径(DN)

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数(KV)



20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

公称压力PN(MPa)

1.6     2.5    4.0   6.4

工作转角

0-90º

流量特性

二位开关型:全开或全闭式,调节型:近似等百分比

泄漏量(Q)

软密封:O泄漏符合ANSI B16.104 5级    硬密封:≤10-4×阀的额定容量

允许压差

≤公称压力

电动执
行机构

型   号

RC系列、381R系列、PSQ系列、HQ或Z型

电源电压

AC220V、AC38V、DC24V

作用形式

开关型/调节型(隔爆型)

调节型

输入信号

0~10mA、4~10mA 、1-5VDC

输出信号

0~10mA、4~10mA 、1-5VDC

基本误差

≤±2.5%

回    差

≤±2.5%

死    区

≤2%

可调节比

250:1

开关型

电源电压

AC220V、AC380V或DC24V

反馈信号

阀位开关信号:有源触点信号、无源触点信号



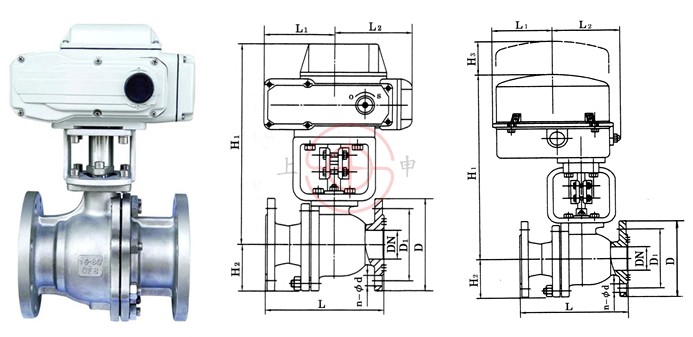

浮动球式球阀外形尺寸


公称通径
DN(mm)

尺 寸(mm)

1.6MPa

2.5MPa

4.0MPa

6.4MPa

L

D

D1

Z-фD

L

D

D1

Z-фD

L

D

D1

Z-фD

L

D

D1

Z-фD

15

130

95

65

4-14

130

95

65

4-14

130

130

65

4-14

140

105

75

4-14

20

140

105

75

4-14

140

105

75

4-14

140

150

75

4-14

152

125

90

4-18

25

150

115

85

4-14

150

115

85

4-14

150

160

85

4-14

180

135

100

4-18

32

165

135

100

4-18

165

135

100

4-18

180

180

100

4-18

200

150

110

4-23

40

180

145

110

4-18

180

145

110

4-18

200

200

110

4-18

220

165

125

4-23

50

200

160

125

4-18

200

160

125

4-18

220

230

125

4-18

250

175

135

4-23

65

220

180

145

4-18

220

180

145

8-18

250

290

145

8-18

280

200

160

8-23

80

250

195

160

8-18

250

195

160

8-18

280

310

160

8-18

320

210

170

8-23

100

280

215

180

8-18

280

230

190

8-23

320

350

190

8-23

360

250

200

8-25

125

320

245

210

8-18

320

270

220

8-25

360

270

220

8-25

381

295

240

8-30

150

360

280

240

8-23

360

300

250

8-25

400

300

250

8-25

403

340

280

8-34

200

400

335

295

12-23

400

360

310

12-25

502

375

320

12-30











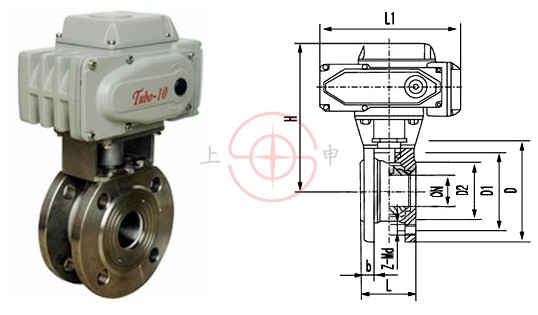

对夹式连接外形尺寸


公称通径
DN(mm)

尺 寸(mm)

L

D

D1

D2

d

b

f

Z-Md

15

35

95

65

45

15

14

2

4-M12

20

38

105

75

55

19

14

4-M12

25

42

115

85

65

23.5

14

4-M12

32

50

135

100

78

30

16

4-M16

40

60

145

110

85

36

16

3

4-M16

50

70

160

125

100

45

16

4-M16

65

95

180

145

120

58

18

4/8-M16

80

118

195

160

135

67/76

20

8-M16

100

145

215

180

155

76/92

20

8-M16

125

175

245

210

185

100

22

8-M16

150

210

280

240

210

125

24

8-M16



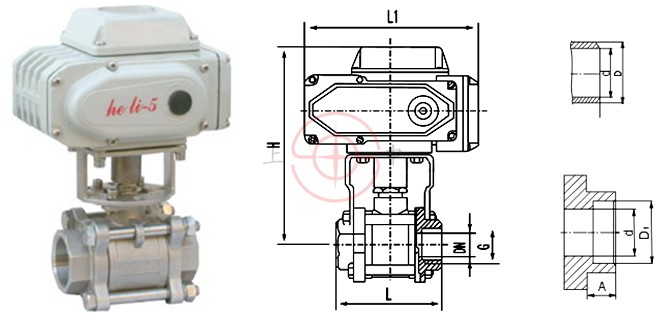

管螺纹、对焊、承插焊式连接外形尺寸


公称
通径
DN(mm)

尺 寸(mm)

三段式

对焊式

承插爆式

G

L

d

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

65

2

186

64

193

64

78









80

3

206

78

222

78

94









100

4

240

98

273

98

124











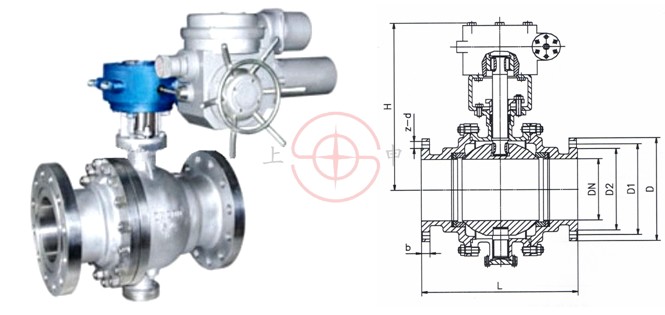

固定球式球阀外形尺寸


公称通径
DN(mm)

尺 寸(mm)

1.6MPa

2.5MPa

4.0MPa

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

50

178

160

125

16

4-18

216

160

125

20

4-18

216

160

125

20

4-18

65

191

180

146

18

4-18

241

180

145

22

8-18

241

180

145

22

8-18

80

203

195

160

20

8-18

283

195

160

22

8-18

283

195

160

22

8-18

100

229

215

180

20

8-18

305

230

190

24

8-23

305

230

190

24

8-23

125

356

245

210

22

8-18

381

270

220

28

8-25

381

270

220

28

8-25

150

394

280

240

24

8-23

403

300

250

30

8-25

403

300

250

30

8-25

200

457

335

295

26

12-23

502

360

310

34

12-25

502

375

320

38

12-30

250

533

405

355

30

12-25

586

425

370

36

12-30

568

445

385

42

12-34

300

610

460

410

30

12-25

648

485

430

40

16-30

648

510

450

46

16-34

350

686

520

470

34

16-25

762

550

490

44

16-34

761

570

510

52

16-34

400

762

580

525

36

16-30

838

610

550

48

16-34











450

864

640

585

40

20-30

914

660

600

50

20-34











500

914

705

650

44

20-34

991

730

660

52

20-41
