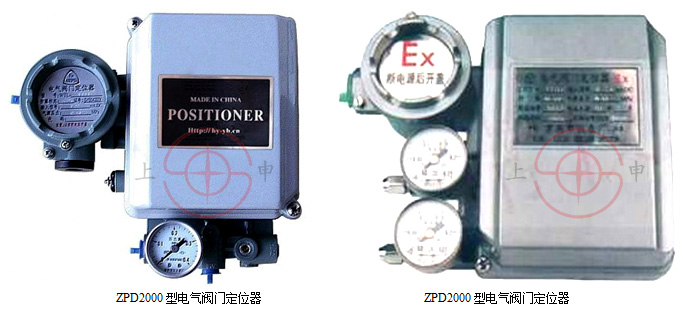

ZPD2000型电气阀门定位器

ZPD2000型电气阀门定位器

产品概要
ZPD-2000型电-气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的摩擦力和消除调节器节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA.DC或4~20mA.DC的电流信号成比例关系,实现正确定位。

本系列产品既可配气动薄膜执行机构,也可配气动活塞执行机构;即可配置直行程调节阀,也可配角行程调节阀。并且本产品具有电-气转换器和气动阀门定位器双重功能。因此,它广泛应用于石油、化工、冶金、电站、轻纺、造纸等工业自动化中,是工业自动化仪表中不可缺少的一种产品。



二、主要技术参数


配用阀门

气动薄膜调节器

气动活塞调节阀

角行程调节阀

输入电流(mA.DC)

0~10(分程0~5、5~10)4~20(分程4~12、12~20)

阻抗

信号0~10mA.DC产品:1000±300Ω、信号4~20mA.DC产品:300±10Ω

气源压力(MPa)

0.14~0.25

0.25~0.5

0.25~0.5

阀行程

10~100mm

10~100mm

50~90

基本误差(%)

≤±1

≤±1.5

≤±2

回差(%)

≤1

≤1.5

≤2

死区(%)

≤0.4

≤0.6

≤0.8

三、型号规格表


型号

输入信号mA(D.C)

气源压力
MPa

输出压力
MPa

所配执行机构

行程范围

防爆型式

输入阻抗Ω

ZPD-2111

4~20

0.14

0.02~0.1

气动薄膜式

直行程
10~100mm
角行程
0~90等

增安型
(eⅡT6)
隔爆型
(dⅡBT6)
本安型
(iaⅡCT6)

300

ZPD-2112

0.25~0.30

0.04~0.2
0.06~0.18

ZPD-2121

4~12
12~20

0.14

0.02~0.1

ZPD-2122

0.25

0.04~0.2
0.06~0.18

ZPD-2131

0~10

0.14

0.02~0.1

1000

ZPD-2132

0.25

0.04~0.2

ZPD-2141

0~55~10

0.14

0.02~0.1

ZPD-2142

0.25

0~0.5

ZPD-2211

4~20

0.5



气动活塞式

300

ZPD-2221

4~12
12~20

ZPD-2231

0~10

1000

ZPD-2241

0~5
5~10
