气动衬氟单座调节阀

气动衬氟单座调节阀

产品概述

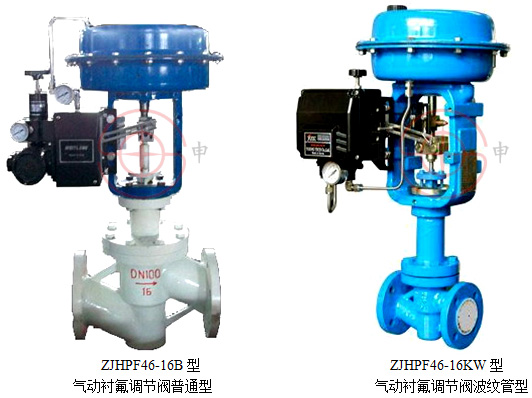

气动衬氟单座调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀组成,单座阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)塑料,又采用聚四氟乙烯波纹管密封,具有密封性能好,动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。



结构特点:
1.气动衬氟单座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2.气动衬氟单座调节阀按作用模式可分;
                               正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》

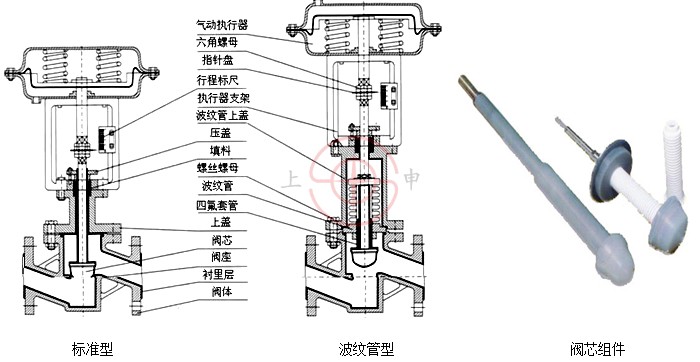

3.衬氟单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,阀体内腔、阀芯、阀座、阀杆等阀内所有部件包衬2.5~3mm厚的聚全氟乙丙烯(F46)塑料,具有耐强腐蚀性酸、碱类等介质。采用聚四氟乙烯波纹管和聚四氟乙烯填料双重密封,波纹管把介质与外界隔绝,保证阀芯上下动作灵活。密封性能优良,一旦波纹管损坏,填料箱可起第二道保护性密封作用,确保无渗漏。阀芯、阀座全衬聚全氟乙丙烯为软质密封,泄漏量低于IV级标准。适用于阀前阀后压差小,对介质泄漏量及调节精度有严格要求的场合
4.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型品种。产品压力等级有PN1.0、1.6 MPa;公称通径DN15~150mm;最小阀芯DN10mm。适用流体温度有-20~+150℃;阀体有DN20~32mm为分体式、DN40~150mm为整体式。

气动薄膜执行机构
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配,具有受力均匀、稳定性好,可调零功能则提高了线性精度。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

执行机构主要技术参数


型号

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

有效面积cm2

350

350

560

900

1600

行程mm

10、16

25

40

60

100

弹簧范围KPa

20~100(标准):40~200;80~240; 20~60; 60~100

操作方式

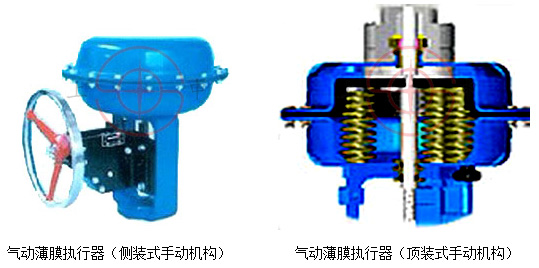

普通型、带手动手轮操作型(侧装式、顶装式)

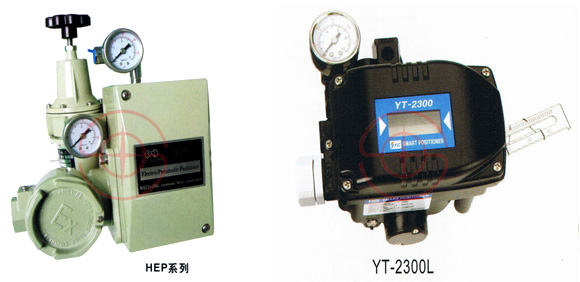

电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位。(有多种型号规格可选配)

主要零件材料

零件名称

材料

阀体、阀盖

ZG25衬F46(FEP)

ZG1Cr18Ni9Ti衬F46(FEP)

阀芯

2Cr13衬F46(FEP)、哈氏合金

1Cr18Ni9Ti衬F46(FEP)、哈氏合金

阀座

2Cr13衬F46(FEP)、哈氏合金

1Cr18Ni9Ti衬F46(FEP)、哈氏合金

阀杆

2Cr13(FEP)

1Cr18Ni9Ti衬F46(FEP)

填料

聚四氟乙烯( PTFE)  柔性石墨

波纹管

聚四氟乙烯( PTFE)

上下膜盖

SPHC钢板冲压

波纹膜片

丁晴橡胶夹增强涤沦织物

弹簧

60Si2Mn

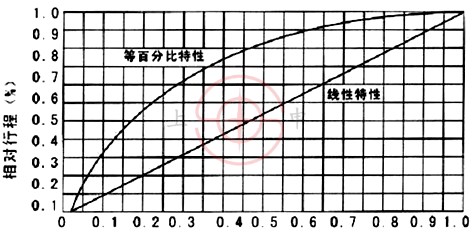

流量特性图

主要技术参数和性能指标


公称通径mm

20

25

32

40

50

65

80

100

125

150

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

额定流量系数Kv

1.2

2

3.2

5

8

12

20

32

50

70

100

200

240

额定行程L(mm)

10

16

25

40

60

执行器型号

ZHA/B-22

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

薄膜有效面积Ae(cm2)

350

350

350

560

900

气源压力Ps(MPa)

0.14~0.4

信号范围Pr(KPa)

20~100、40~200、80~240   段幅:20~60、60~100

输入电信号

4~20mA DC或0~10mA DC

作用模式

气开式(K)型、气关式(B)型

流量特性

直线、等百分比

允许泄漏量(L/h)

≤10-4×阀额定容量、

固有可调比R

30:1

气源接头

M16×1.5

公称压力PN(MPa)

1.6   2.5   4.0   6.4

适用温度℃

-20~+150

基本误差%

带定位器

±2.0

不带定位器

±8.0

回差%

±1.5

±8.0

死区%

±1.5

±6.0

额定行程偏差%

±2.0

±8.0

允许压差KPa

弹簧范围0.02~0.1

气源0.14

公称压力

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.93

0.08

弹簧范围0.04~0.2

气源0.24

公称压力

1.2

1.1

0.7

0.65

0.45

0.28

0.23

0.2

注:允许压差为流开状态,关闭时P2=0

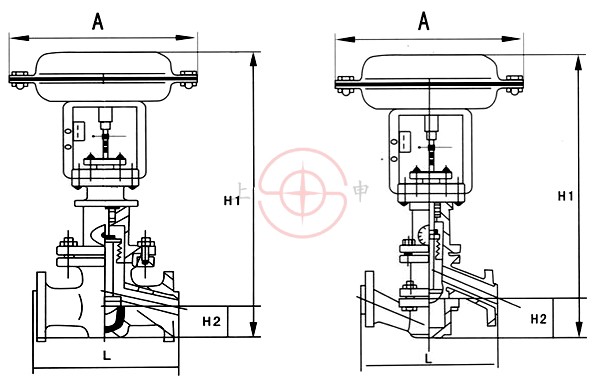

主要连接尺寸

公称通径

G3/4"

20

25

32

40

50

65

80

100

150

L

116

180

185

200

220

250

275

300

350

480

A

285

285

285

285

285

285

360

360

360

470

H

401

445

485

495

523

532

697

710

720

817

H2

50

65

70

80

71

88

102

140

170

190
